Jaroslav Dospíšil a jeho stavba zesilovače dle autora této
konstrukce pana Pavla Macury - PM-A4 výkonový zesilovač ve třídě A s velmi
nízkým zkreslením
Hodnocení zesilovače dle slov pana Dospíšila "Co se týče zvuku je to to
nejlepší co jsem slyšel"Parametry zesilovače:
- Výstupní výkon 2 x 20W/4 ohm, 2 x 12W/8 ohm
- Vstupní impedance 47kohm
- Frekvenční rozsah 2Hz - 270kHz (-3dB)
- Pokles amplitudové charakteristiky na 20Hz: -0,02dB/4ohm
- Pokles amplitudové charakteristiky na 20kHz: -0,01dB/4ohm
- Šumové napětí na výstupu pro šířku pásma 22kHz: 32uV
- Odstup S/N pro šířku pásma 22kHz: 99dB/2.83Vef, 112dB pro plné
výstupní napětí
- THD+N na 1kHz pro výkon 10W/8ohm, šířka pásma 22kHz: 0,00036%
- Zisk 27,01dB (22,41 x)

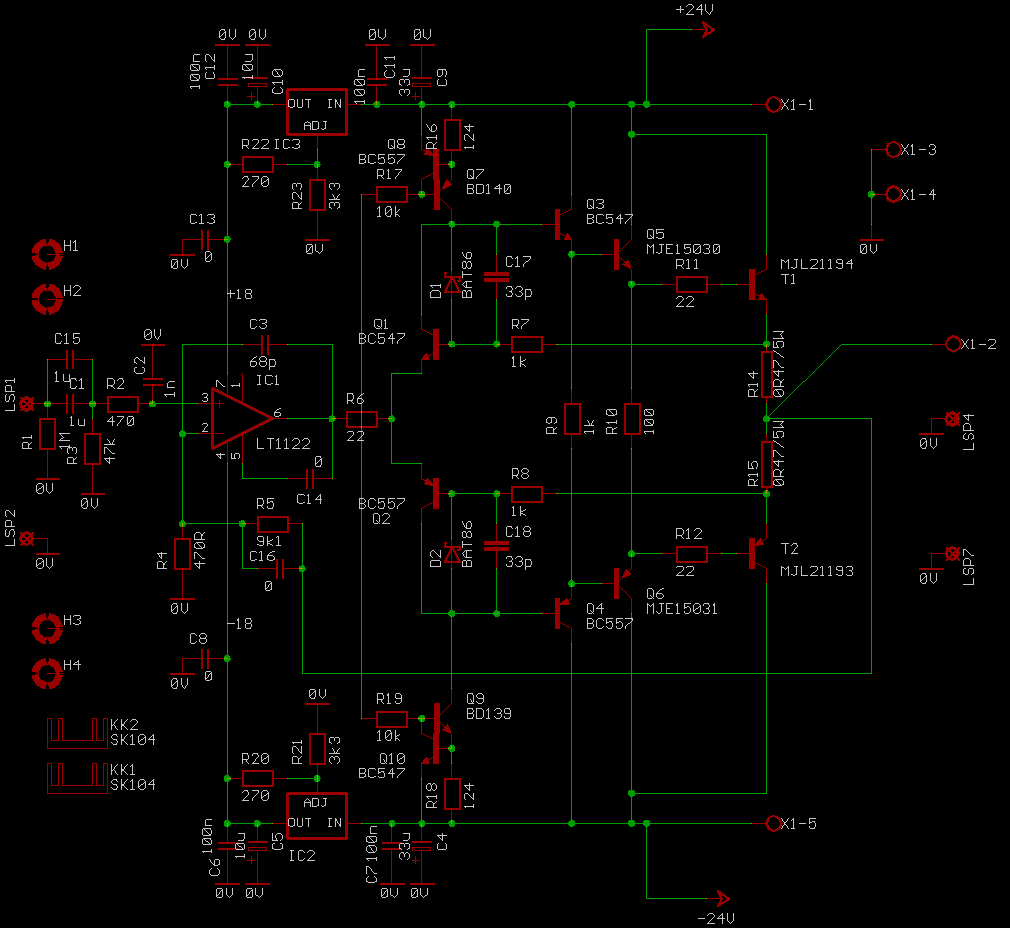

Schéma zapojení:

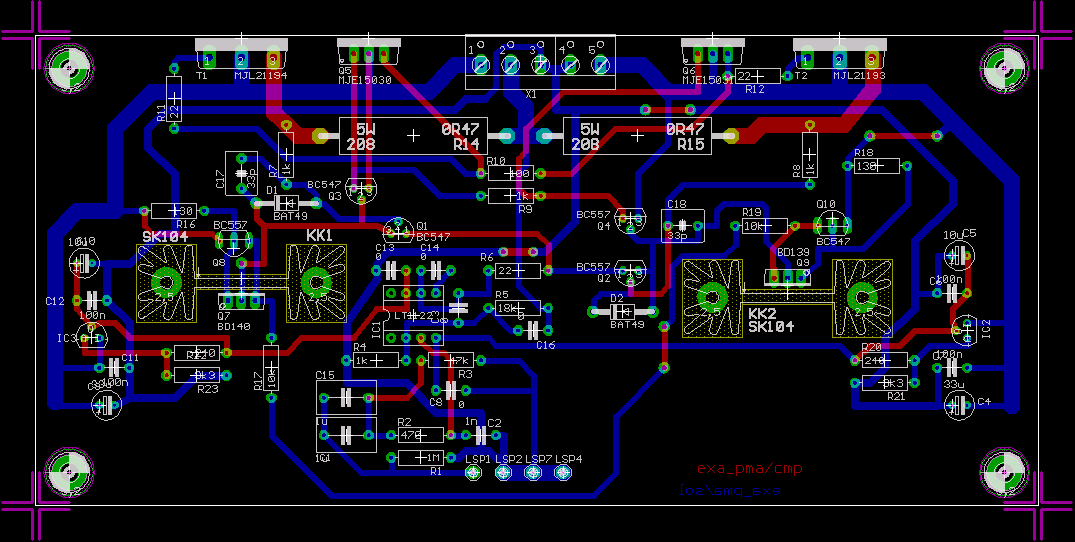

Návrh DPS:
Dokončený modul zesilovače:

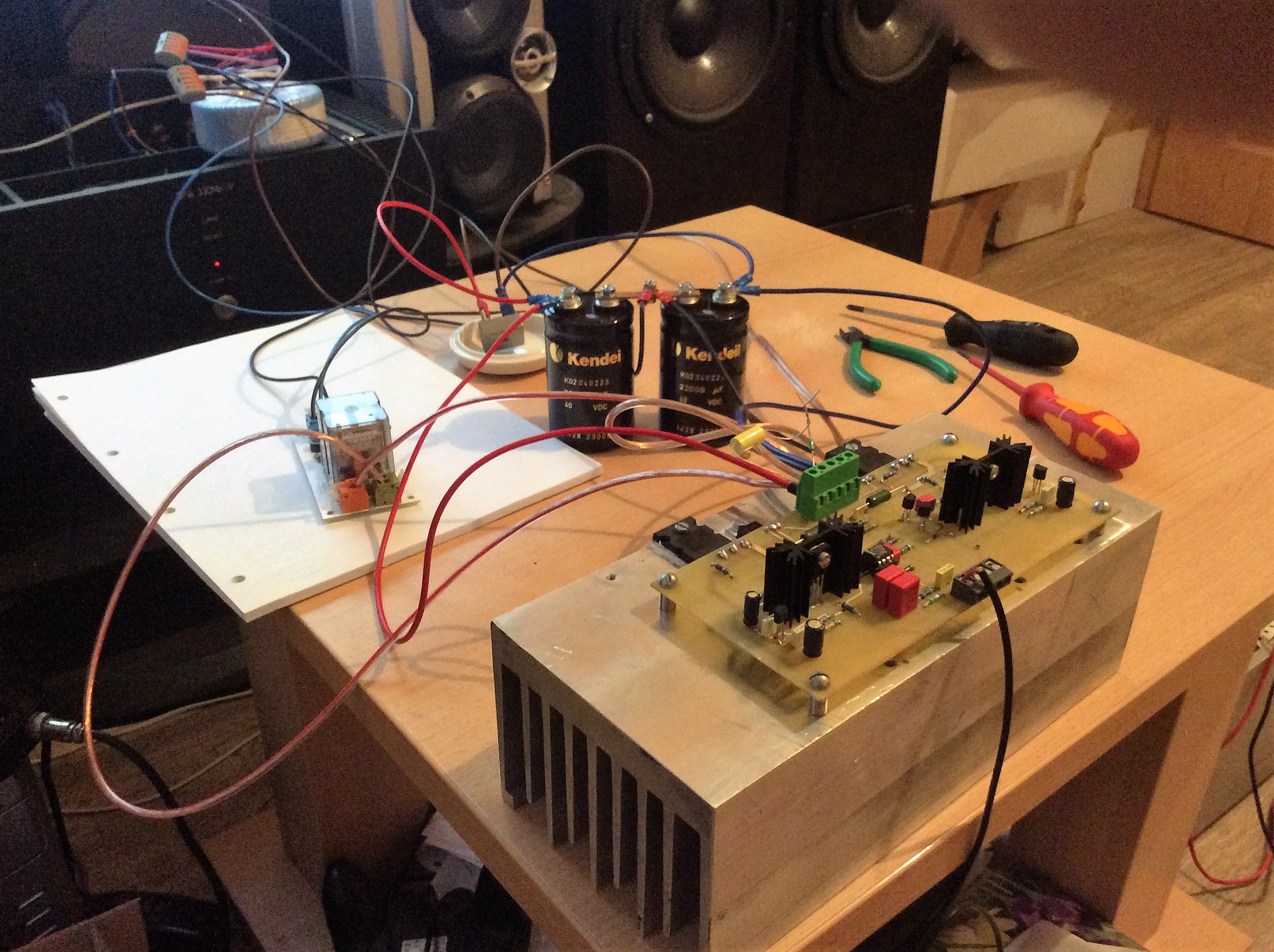

Zkušební zapojení:
