Předkládám zde návod na
výrobu jednoduchých tranzistorový spolehlivých soft start a
stand by modulu. Jedná se o velmi jednoduché tranzistorové
zapojení, není to samozřejmě nic převratného, ale v
jednoduchosti je krása a tak by se toto zapojení mohlo hodit do
nějakého čistě tranzistorového přístroje, kde se nechce používat
různých integrovaných obvodů (časovačů apod.).
Popis zapojení je
následující:
Síťové napětí je transformováno malým transformátorkem TR1 na
malé napětí 20V AC, následně je usměrněno usměrňovacím můstkem
D2, vyhlazeno kondenzátorem C1 a stabilizováno stabilizátorem
7812 na hodnotu 12V DC/250mA. Za sekcí napájecího zdroje
následuje stand-by sekce tvořená tranzistory T1, T2 a relátkem
K1. Pokud na vstupní svorky L a N napájecího zdroje přivedeme
síťové napětí pak se přes rezistor R1, R2, LED diodu D3 a
rezistor R3 nabije kondenzátor C3 cca na hladinu 10V, ale pouze
za předpokladu, že tlačítko B1 v rozepnutém stavu. Tranzistor T1
je v tuto chvíli stále v uzavřeném stavu, ale pokud dojde k
sepnutí tlačítka B1 dostane se napětí kondenzátoru na bázi
tranzistoru T1, čímž dojde k jeho otevření a zároveň dojde k
vybití kondenzátoru C3 přes přechod báze emitor tranzistoru T1.
Při otevření kondenzátoru T1 začne procházet proud rezistory R1,
R2 čímž na nich vznikne úbytek napětí, který následně otevře
tranzistor T2 a tím začne tranzistorem T2 procházet proud a
dojde tak k sepnutí relé K1. Dále pak tím, že se otevřel
tranzistor T2 začne procházet proud i rezistory R5 a R6, na
kterých vzniká úbytek napětí, který udržuje otevřený tranzistor
T1 i při rozepnutém stavu tlačítka B1. Kondenzátor C3 se stále
vybíjí přes rezistor R3 a otevřený tranzistor T1. Pokud dojde
znovu k sepnutí tlačítka B1 pak nám vybitý kondenzátor C3 svým
nabíjením spotřebuje veškerý proud, který nám udržovatl
tranzistor T1 otevřený a tím se tranzistor uzavře, následně se
uzavře i tranzistor T2 a obvod tak zůstane vypnutí do dalšího
sepnutí tlačítka B1.
Při sepnutí relé K1 dojde k přivedení napětí
na kondenzátor C4, který se cca za 4 vteřiny nabije a přestane
jím protékat proud a dojde k otevření tranzistoru T3, který
sepne relé K2. Čas nabití kondenzátoru C4 se nastavuje
rezistorem R7. Pokud relé K2 není sepnuté a je sepnuté relé K1
protéká proud ze sítě, který je omezen přes výkonové rezistory
R10, R11 a varistor TH11 do toroidního transformátoru
zesilovače. Cca za 4 vteřiny dojde k sepnutí relé K2, které
přepne proud ze sítě přímo do toroidního transformátoru
zesilovače bez omezovacích rezistorů. Za tuto dobu 4 vteřiny
jsou jíž kondenzátory napájecího zdroje z velké části nabity a
při přepnutí na plné síťové napětí tak nehrozí proudovým rázům v
sídi právě vlivem velkého nabíjecího proudu kondenzátorů, který
právě na nějakou dobu totoridní transformátor v podstatě
zkratuje, což může způsobit i zapůsobení jističe v domovním
rozvaděči.

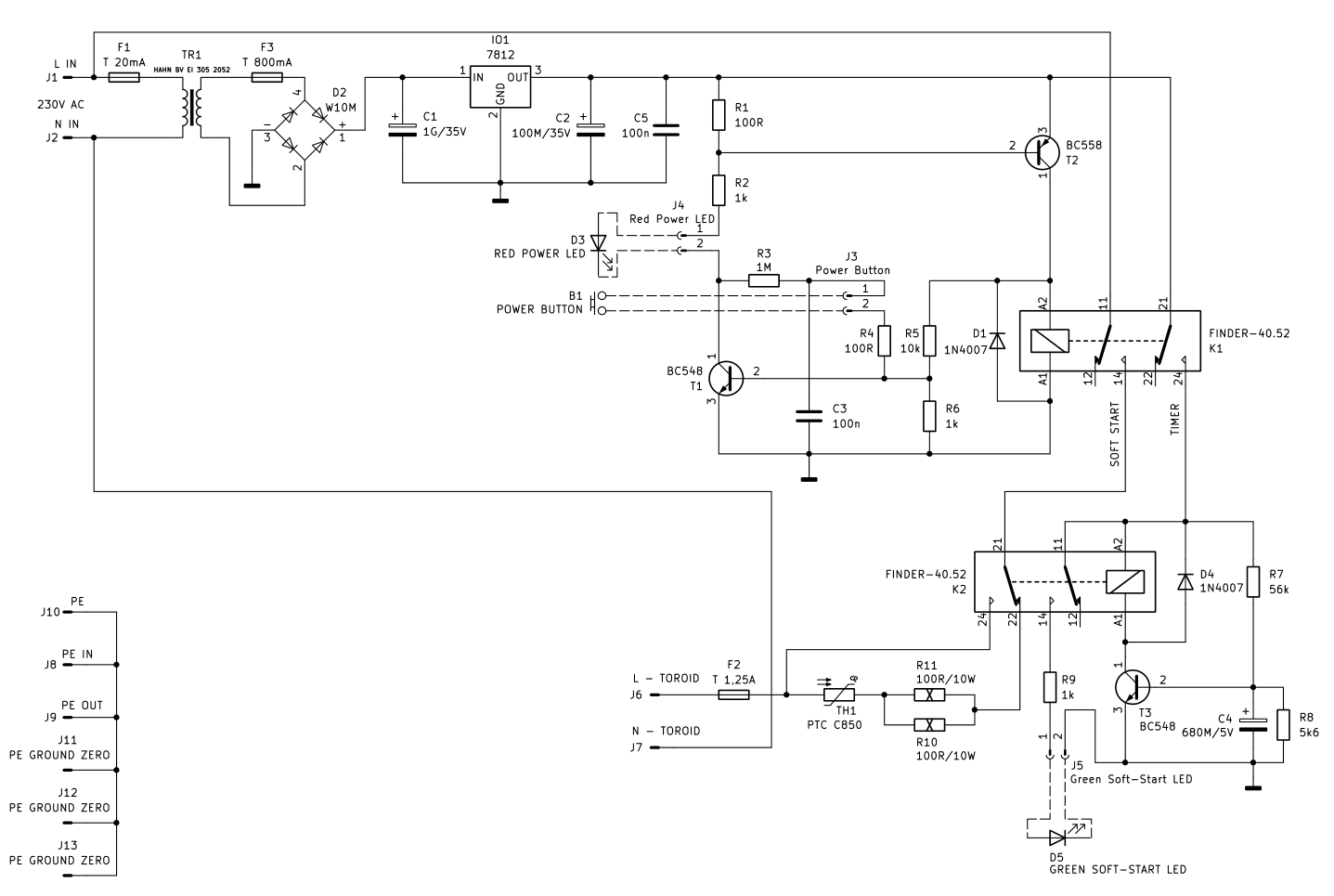

Schéma zapojení

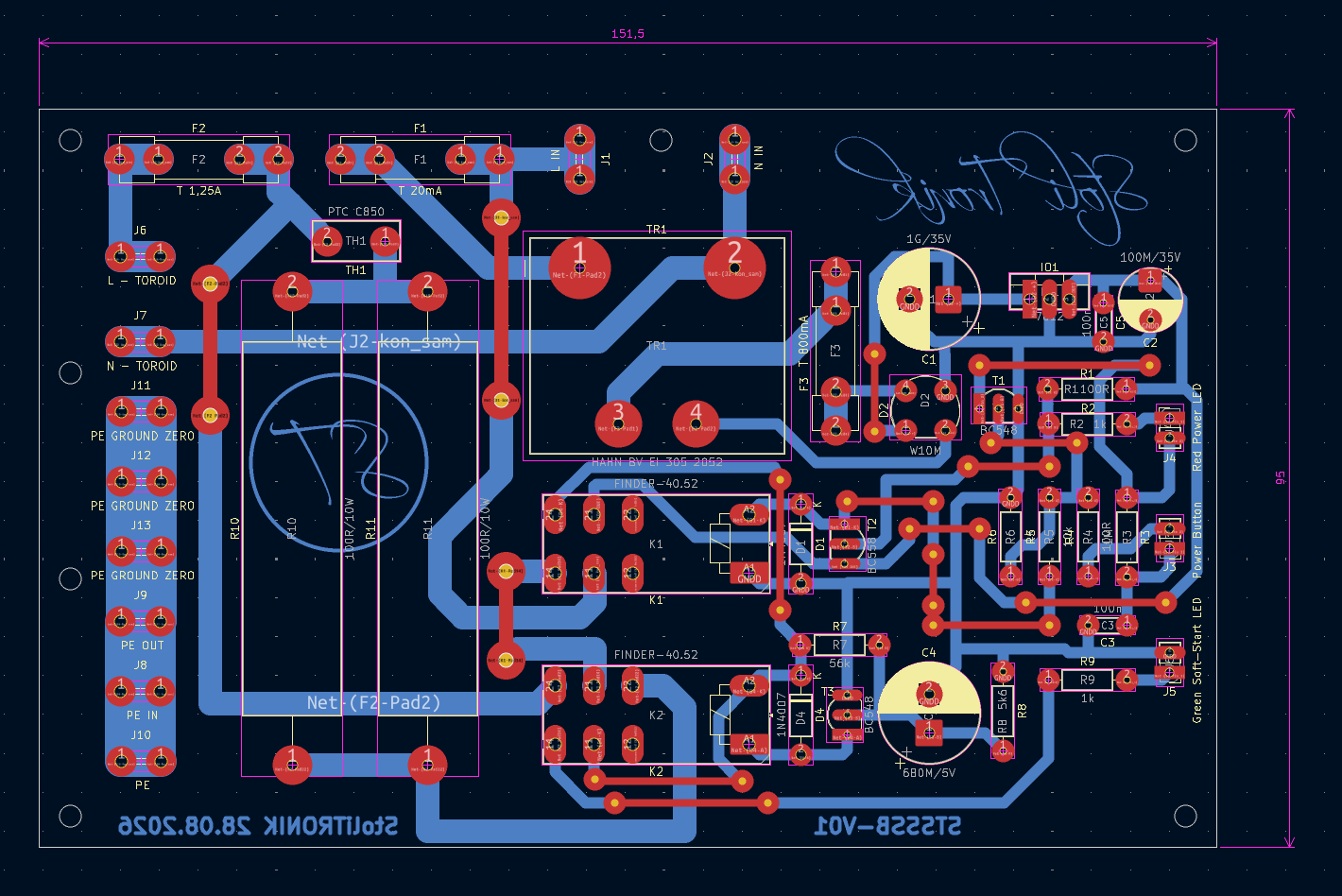

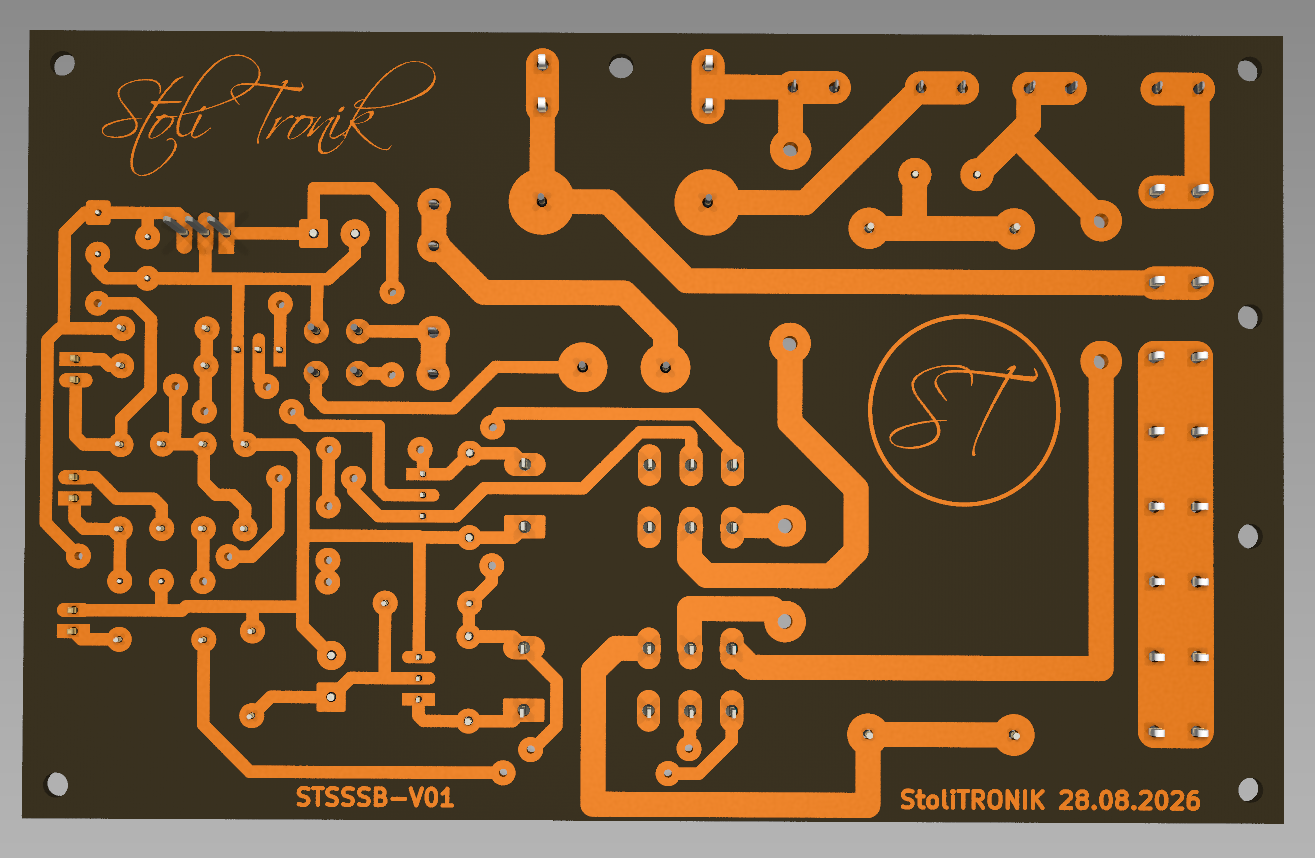

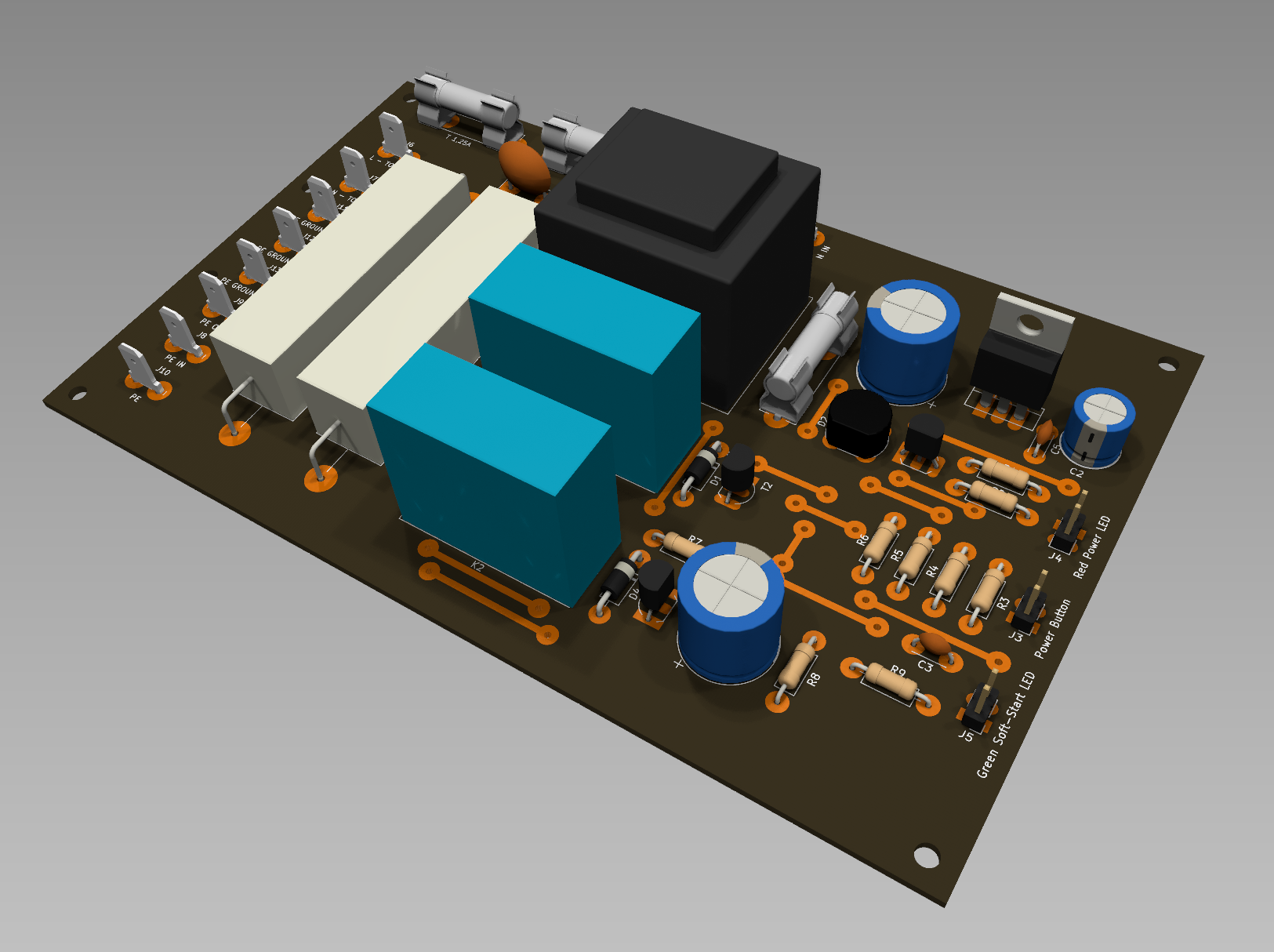

Návrh DPS
