Tak máme tu 1.4.2023, což znamená, že je tu Apríl a mě napadla taková kacířská myšlenka, že když jsem testoval zapojení zesilovače ve třídě A JLH 1969 s tranzistory KD606 a do výkonu 10W tyto tranzistory byly naprosto bez problému použitelné, tak bych mohl zkusit toto zapojení vyzkoušet s moderními tranzistory BD911, což jsou takové moderní ekvivalenty k tranzistorům KD607, ale v plastovém pouzdře TO220. A tak uvidíme, jak se tyto tranzistory budou chovat v tomto zapojení do výkonu max. 10W. Moc tomu nedávám šanci, ale třeba budu překvapen s největší pravděpodobností se to bez výpomoci aktivního chlazení neobejde...Dle katalogového listu by to tranzistory měly zvládnout. Tak uvidíme...
Katalogový list tranzistoru BD11

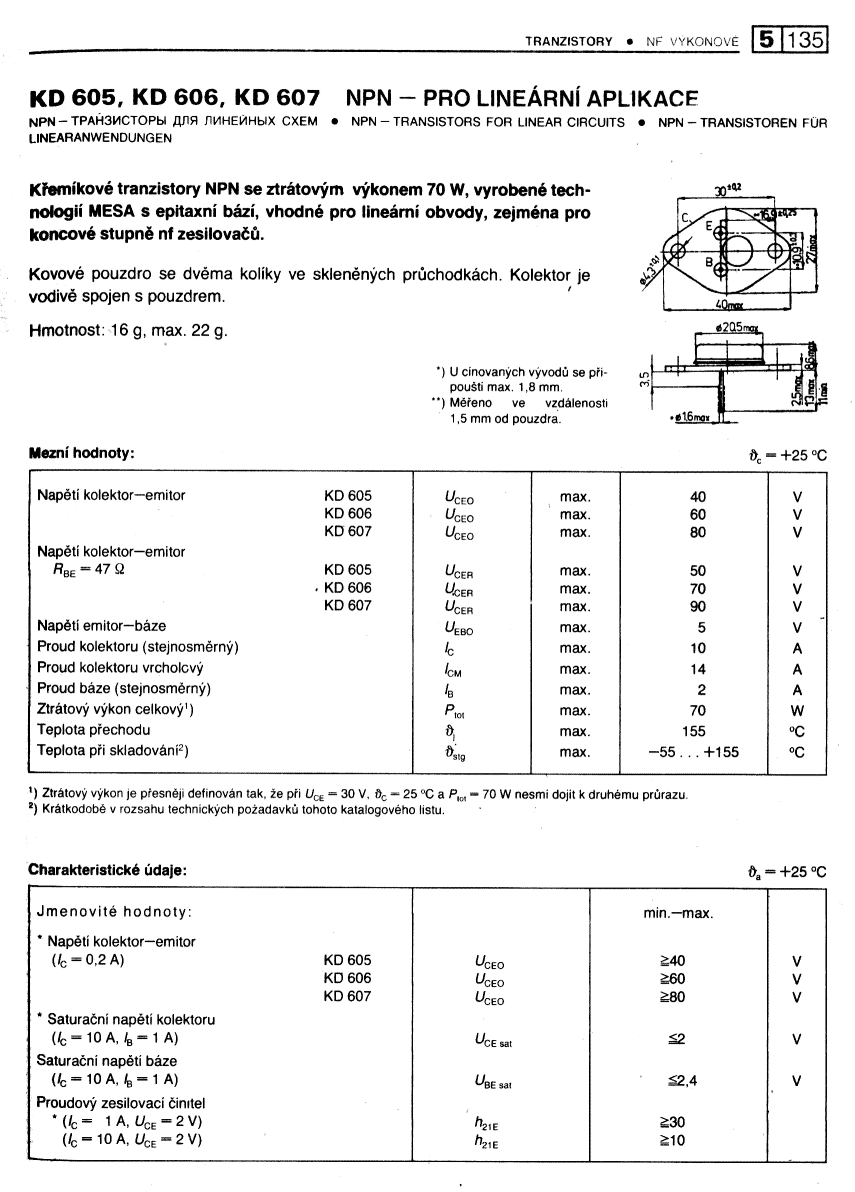

Katalogový list tranzistoru KD606
Video ze stavby a testování zesilovače můžete shlédnout na mém YouTubovém
kanále zde
.
Jak je patrné z videa, tak je zřejmé, že tento projekt nebyl až tak aprílový, ale docela funkční malý zesilovač ve třídě A. O jeho života schopnosti se můžete také přesvědčit na YouTubovém videu mého sleujícího diváka pana Marka Uhrina, který si postavil klony mého návrhu, které jsem mu pomáhal oživovat a následně pak moduly použil pro stavbu kompletního přístroje, jeho stavbu můžete sledovat na jeho kutilském YouTubovém kanále.

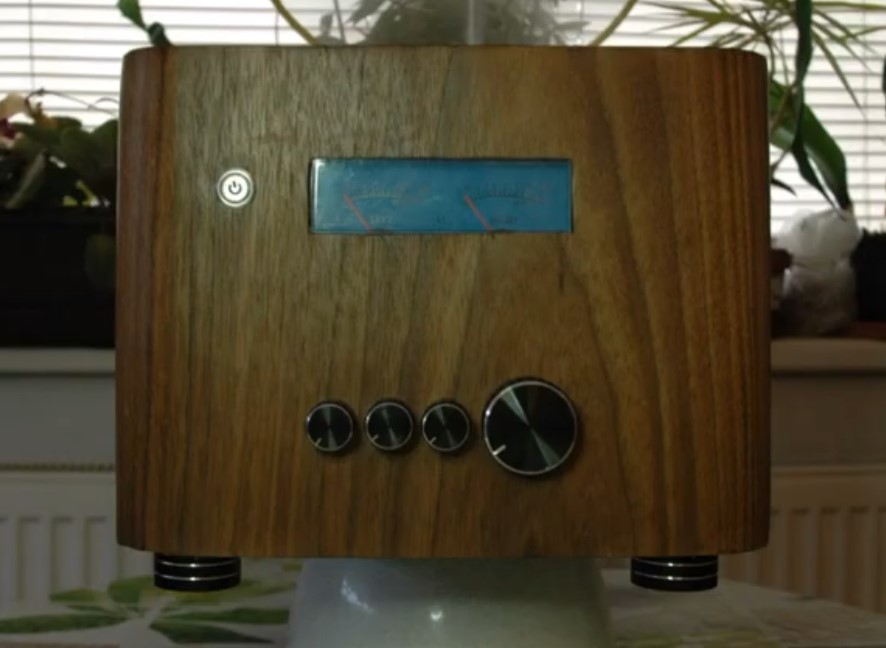

Foto zesilovače Marka Uhrina

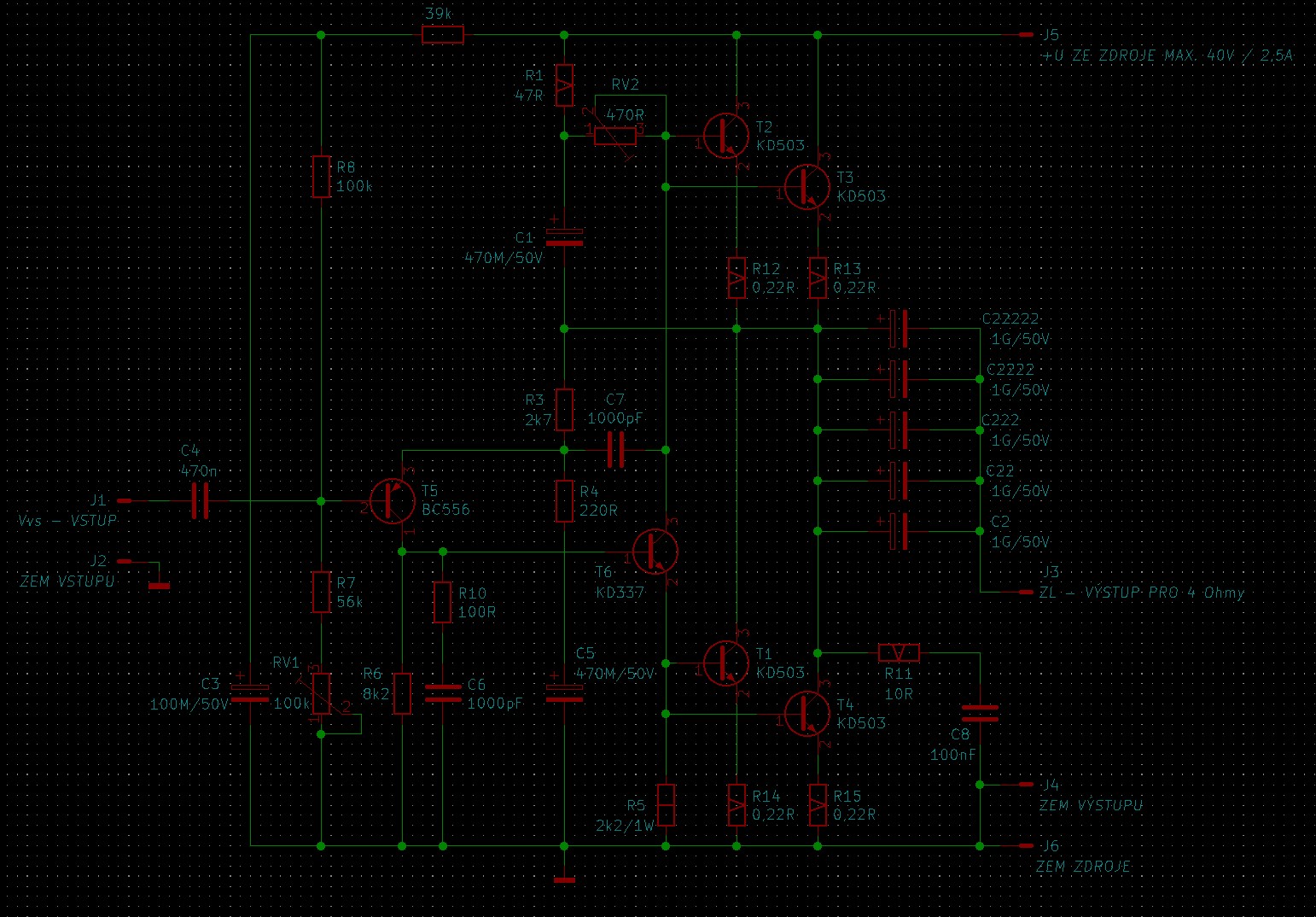

Vývojové schéma zapojení:

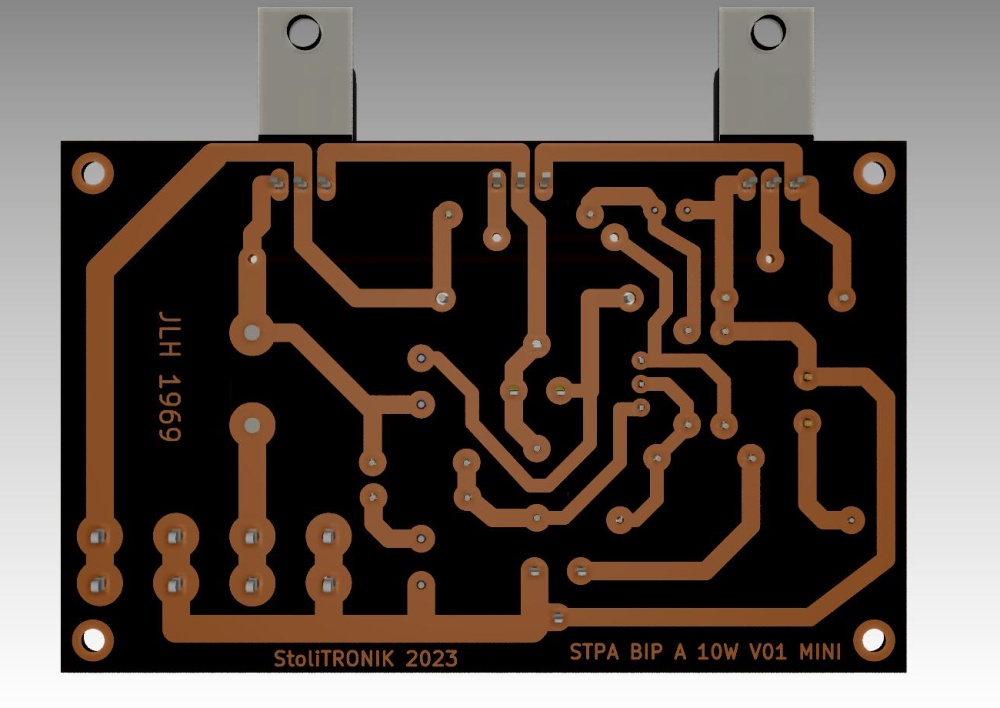

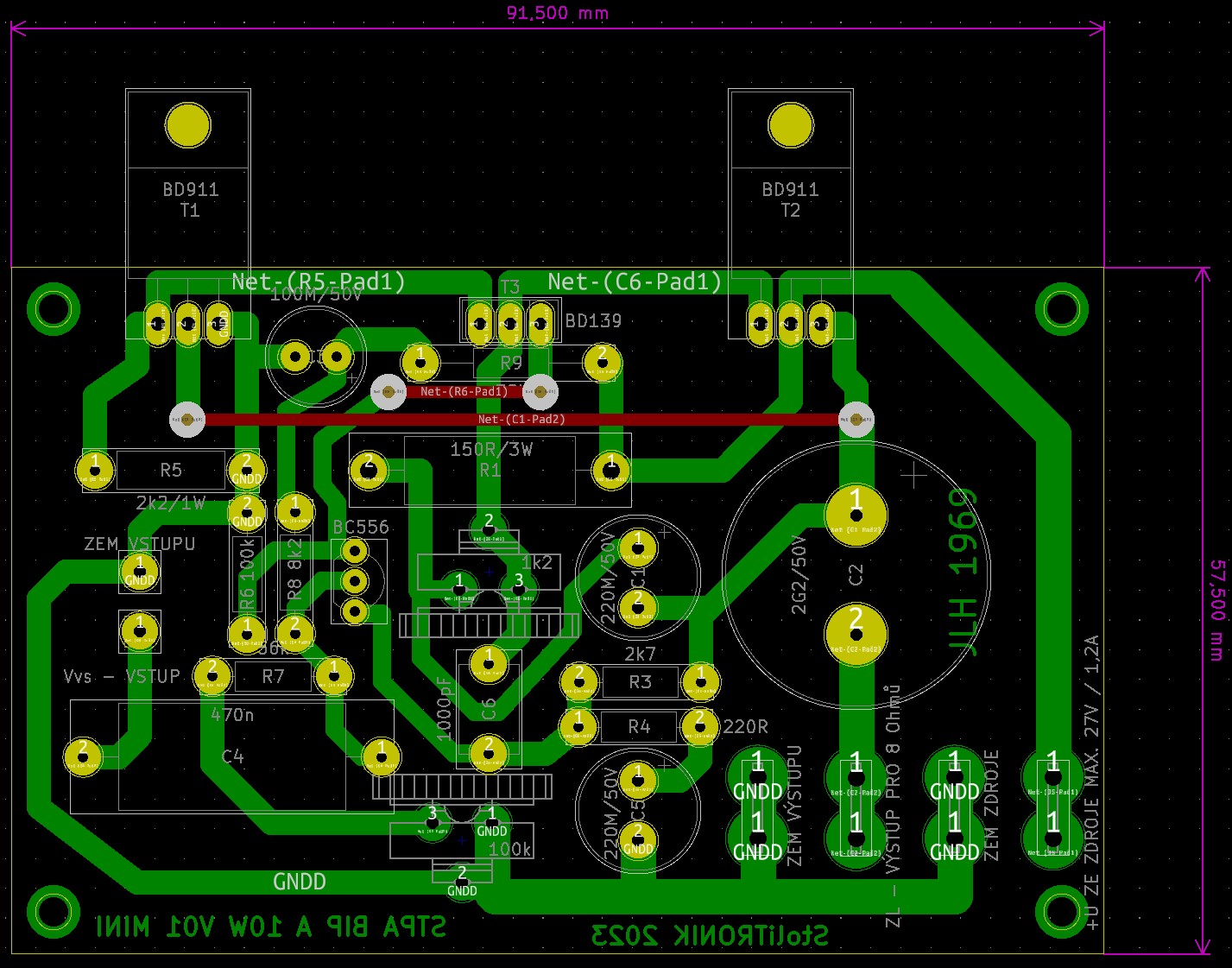

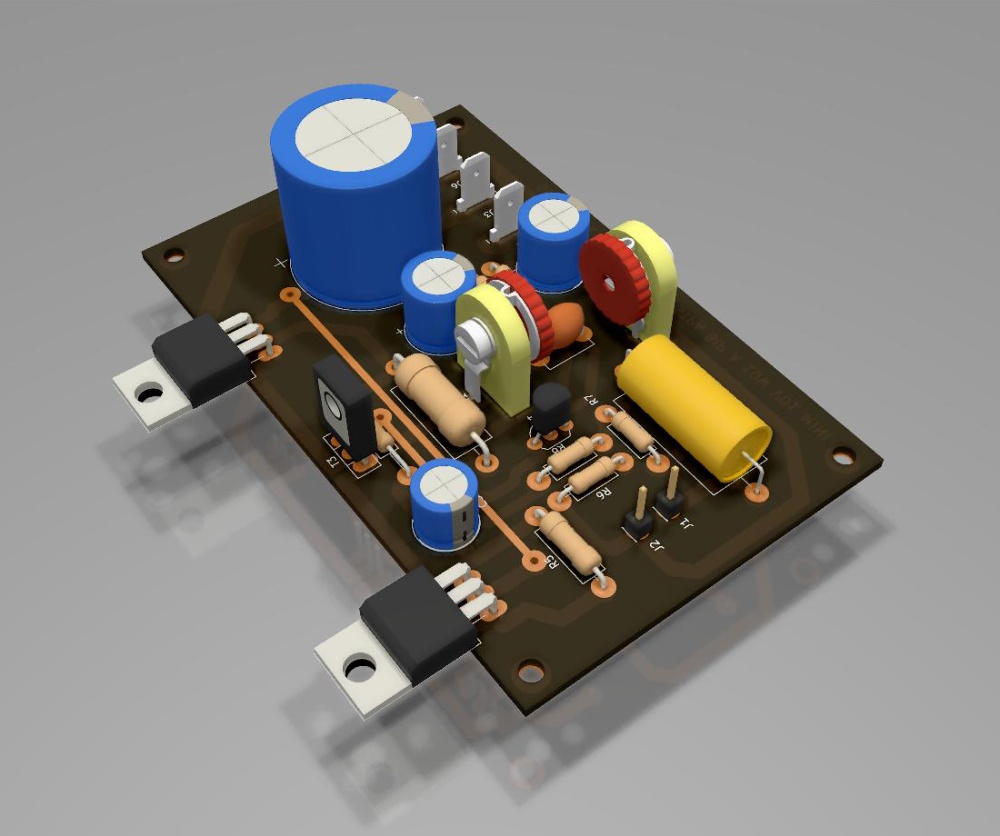

Vývojový návrh DPS v CAD systému KiCAD:

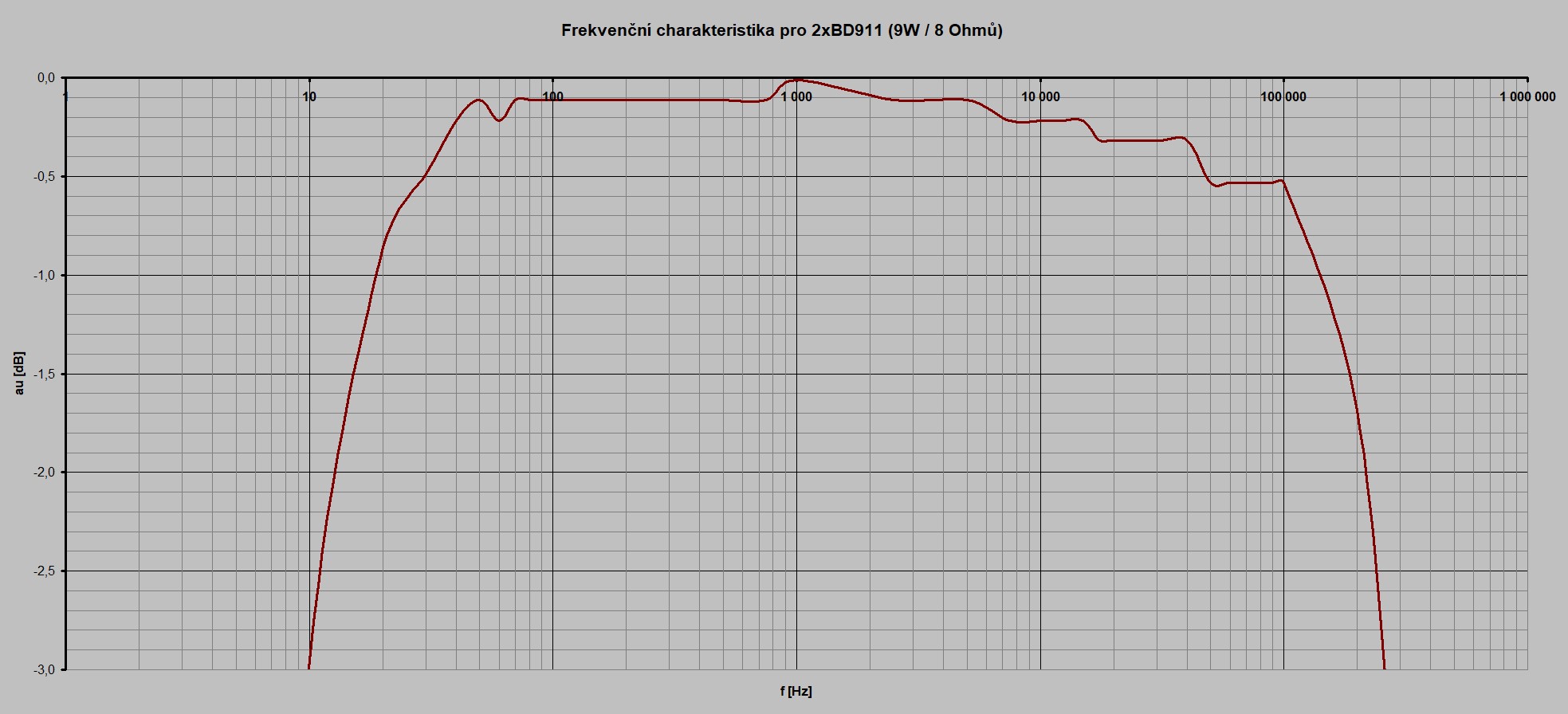

Frekvenční charakteristika modulu

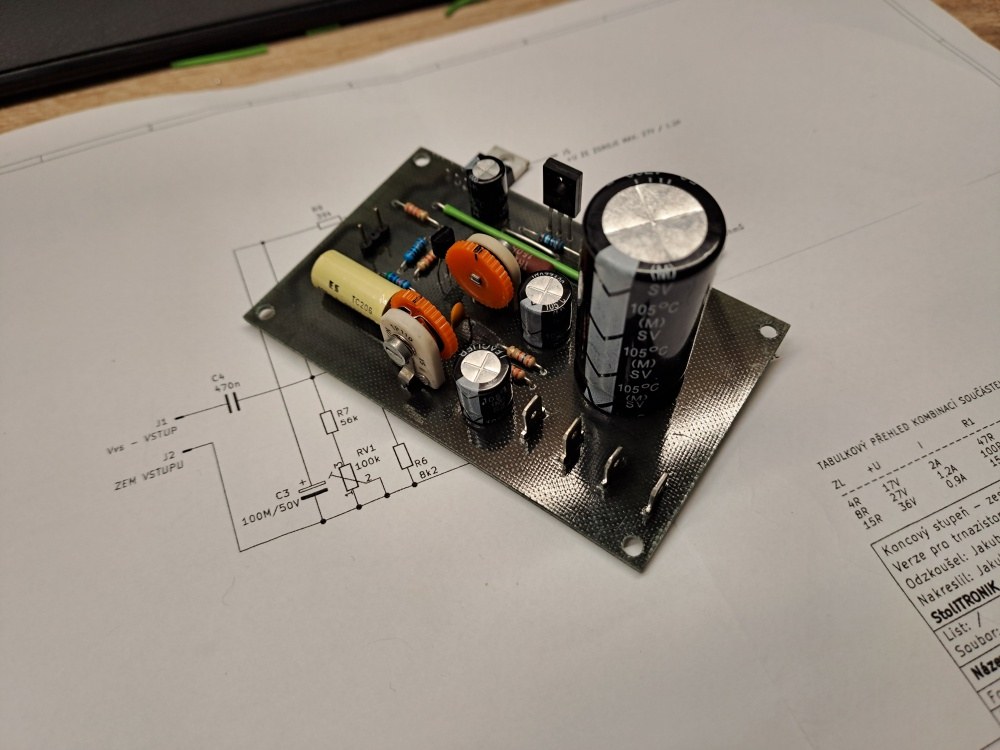

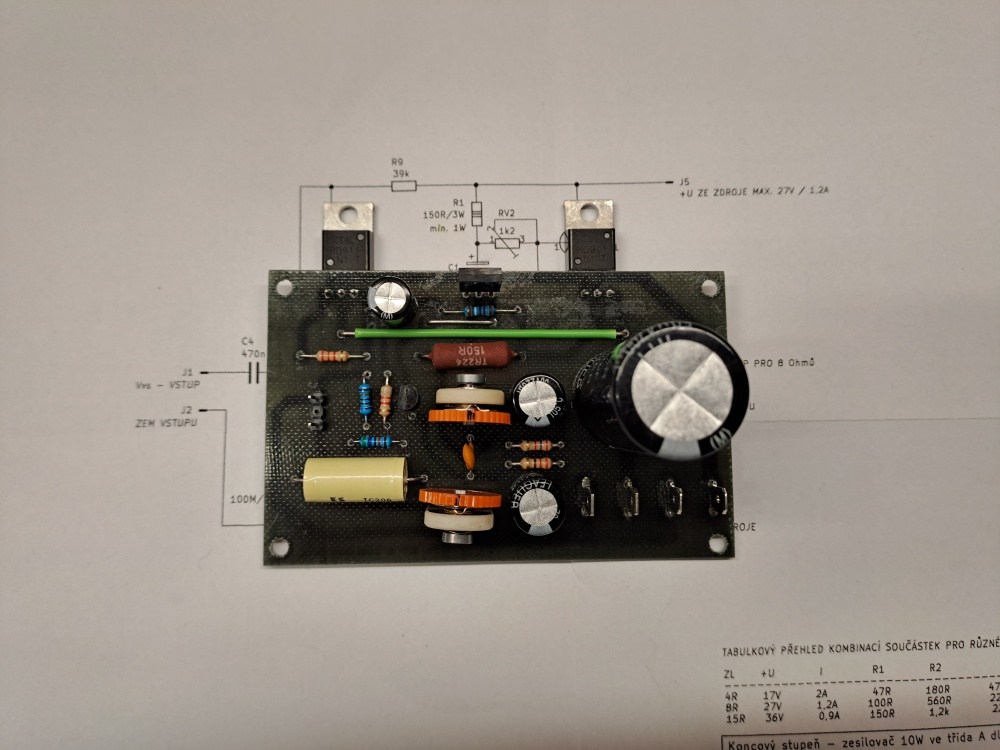

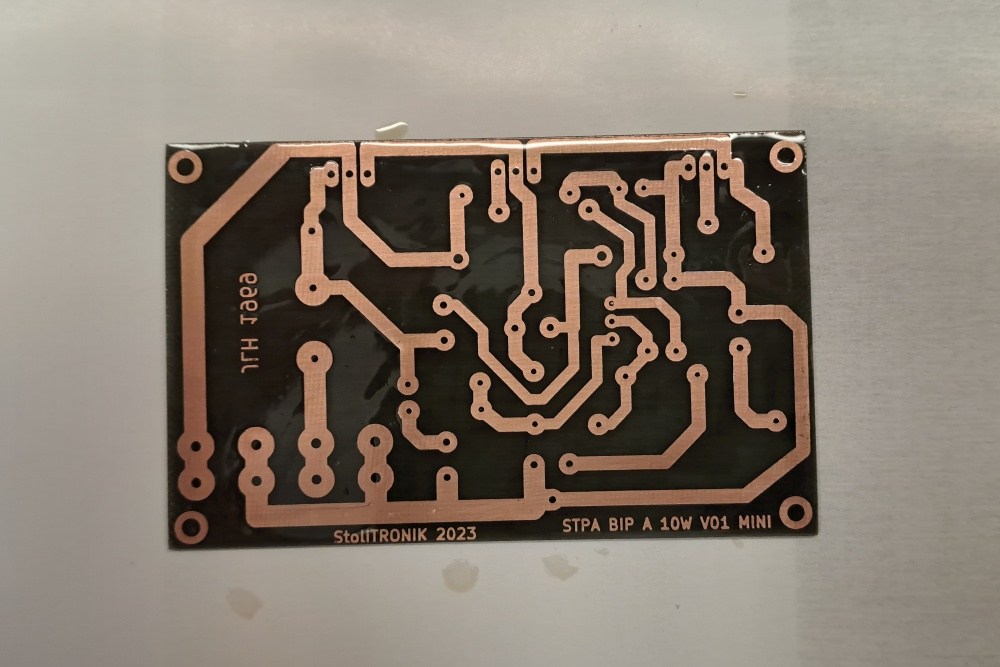

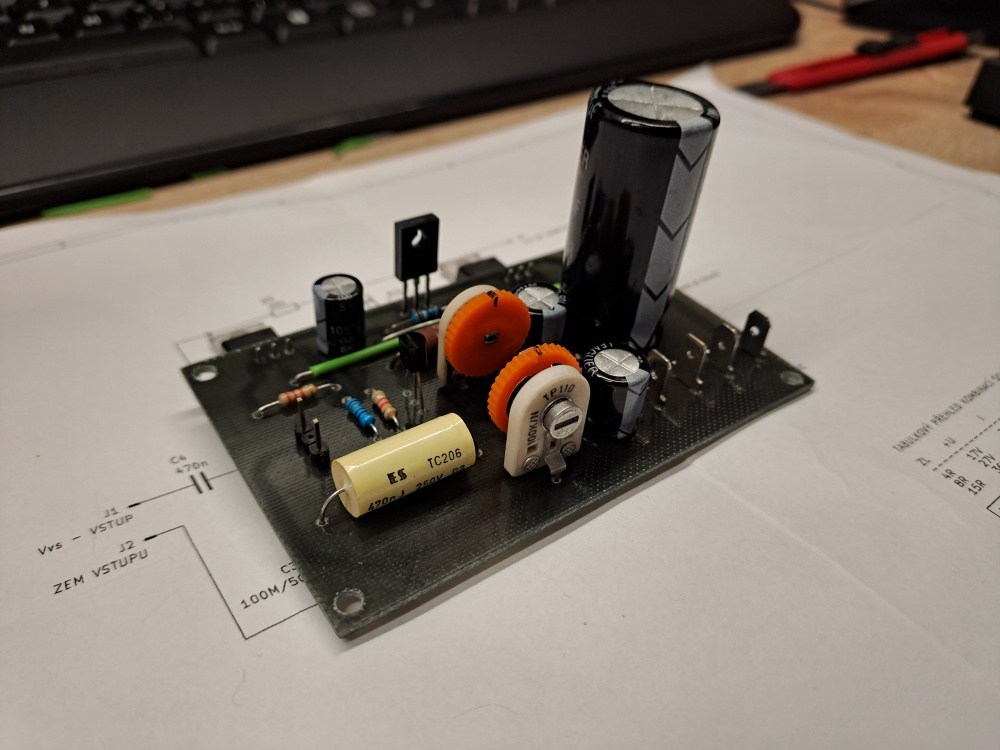

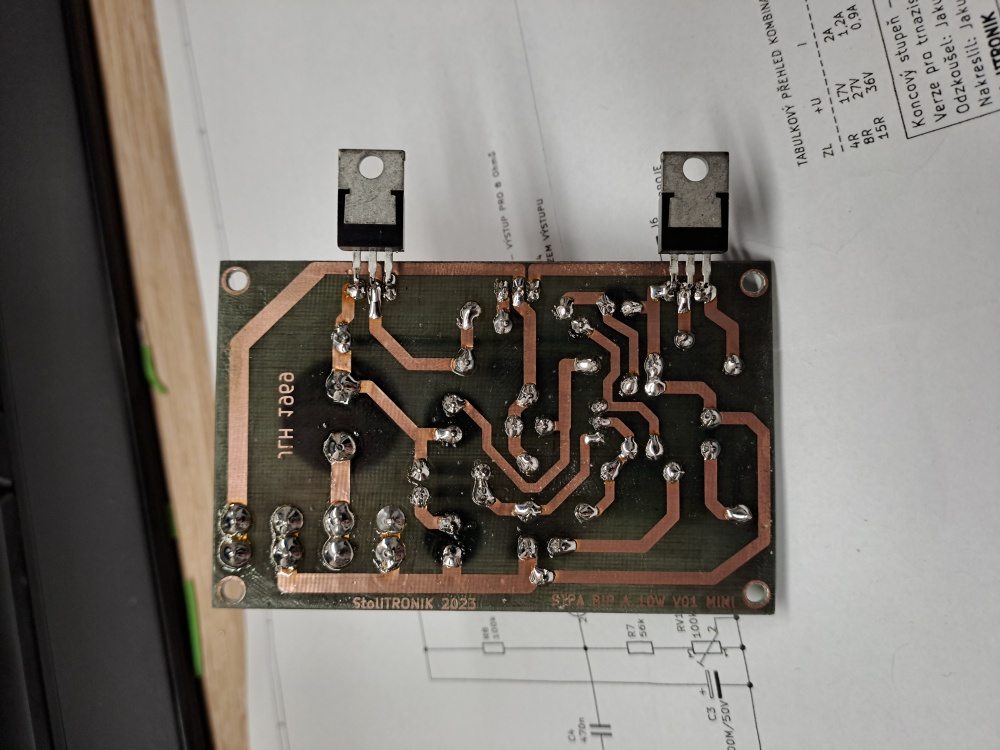

Foto ze stavby zesilovače:
