Tento projekt je tvořen levnými moduly z Číny, které jsou propojeny do funkčního stereo zesilovače pro nenáročné posluchače. Hlavním záměrem bylo si odzkoušet moduly digitálního zesilovače TPA3116D2 a měřením si ověřit jakou kvalitu lze dosáhnout tímto levným zesilovačem.
Celou realizaci projektu můžete sledovat na mém YouTubovém kanále.
Zakoupil jsem tedy dva moduly zesilovače TPA3116D2 celkem za 316Kč (jeden kus za 158Kč).
https://rpishop.cz/zesilovace/2867-digitalni-audio-zesilovac-tpa3116d2.html
data
sheet pro IO TPA3116D2
Udávané parametry výrobcem:

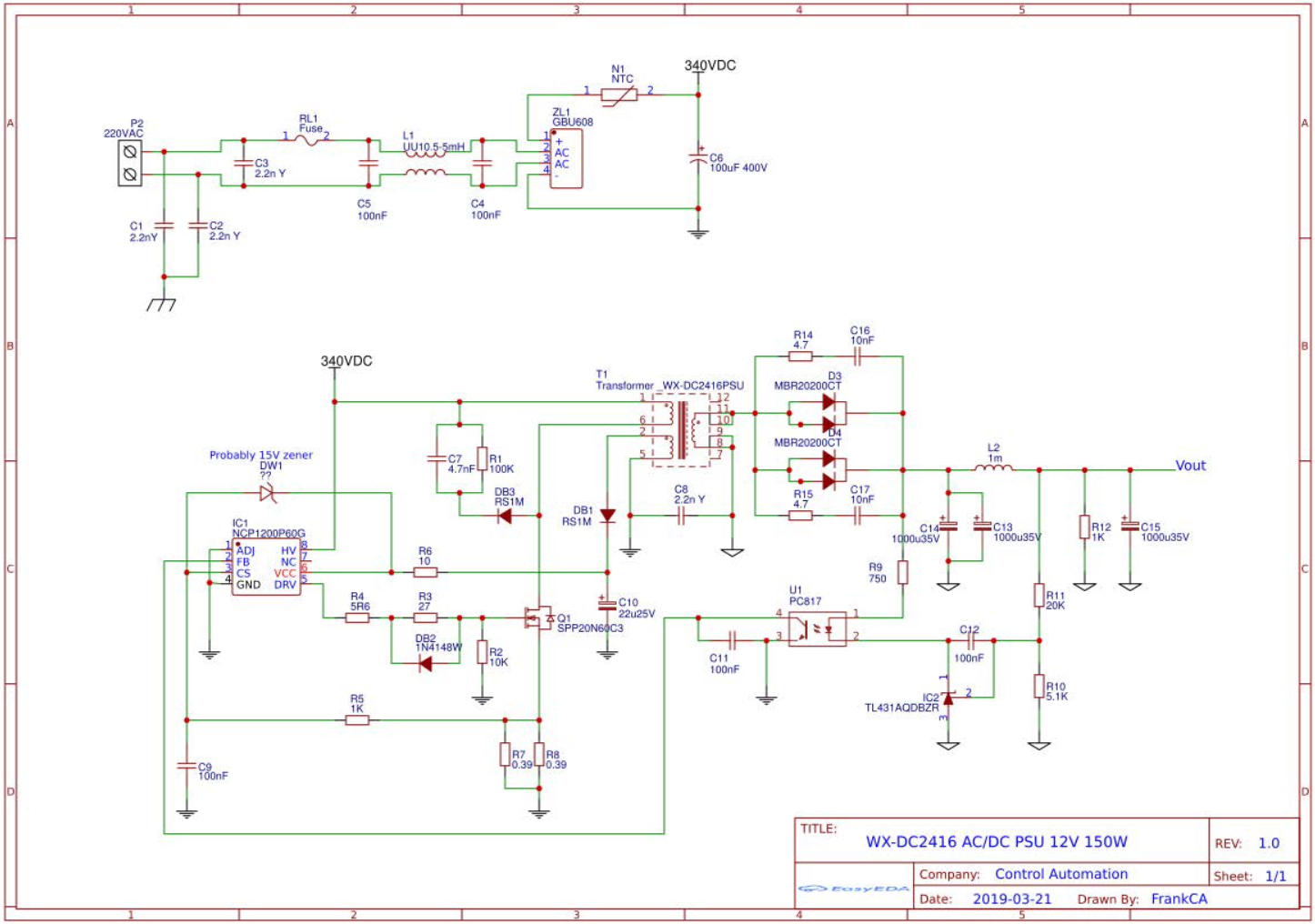

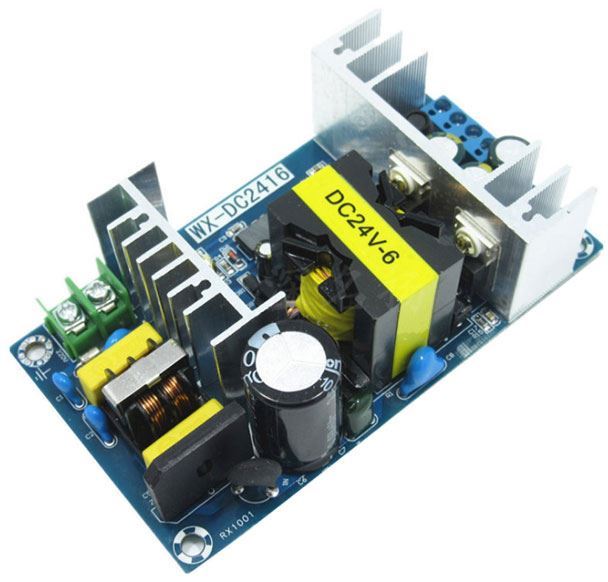

Jako napájecí zdroj pro oba kanály jsem použil spínaný zdroj WX-DC2416 100-265VAC/24VDC 6A, který jsem zakoupil za 290Kč.
https://hadex.cz/m395a-napajeci-zdroj-modul-wx-dc2416-100-265vac24vdc-6a/
Udávané parametry výrobcem:
Vstupní napětí: 100–260VAC/50–60Hz
Výstupní napětí: +24VDC ± 5%
Výstupní proud: 6A
Stabilita výstupního napětí: ± 1% při změně vst. napětí
Stabilita výstupního napětí: ± 5% při změně zátěže
zvlnění: 250mV p-p
Účinnost: 82%
Pracovní teplota: –10 ~ +70°C
Pro napájení zesilovače jsou potřeba tyto hodnoty napětí:
2x50W do 4Ω je potřeba 21V
2x30W do 8Ω je potřeba 24V
2x15W do 8Ω je potřeba 15V

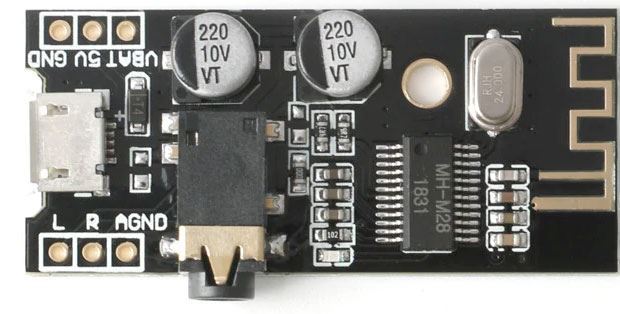

Udávané parametry výrobcem:
Napájecí napětí: 3,5–4,2V nebo 5V (bat.
Li-Ion nebo USB)
Proud 20mA v aktivním stavu, 5uA stand-by
Dosah: cca 20m
Kompatibilní s Bluetooth 4.2, protokol HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2,
AVDTPV1.2
Výstup stereo audio (Jack 3,5mm nebo piny)
