Předkládám zde návod na výrobu jednoduchých spolehlivých ochran reproduktorů / zesilovače. Jedná se o velmi jednoduché tranzistorové zapojení, není to samozřejmě nic převratného, ale v jednoduchosti je krása a tak by se toto zapojení mohlo hodit do nějakého čistě tranzistorového přístroje, kde se nechce používat různých integrovaných obvodů (časovačů apod.). V podstatě se jedná o tranzistorově několika stupňový spínaný obvod pro řízení sepnutí relé. Vstupní signál z výstupu zesilovače je veden přes omezovací rezistor R1 na kondenzátory C1 a C2. Pokud je signál střídavý pak je přes kondenzátory svedem k zemi a nikam dál v obvodu nepokračuje, ale pokud při poruše zesilovače vnikne do tohoto obvodu stejnosměrné napětí pak se kondenzátory C1 a C2 nabijí a signal pokračuje na usměrňovací diody D1 a D2, které v podstatě určují jestli jde o kladný, či záporný a dle jeho polarity se následně otevře tranzistor T1, nebo T2. Tím se svede k zemi napětí, které ovládá tranzistor T4 a ten se uzavře a relé tak přejde do stavu vypnutého. Takže tímto způsobem je zajištěna ochrana reproduktorů proti poruchovému stejnosměrnému výstupnímu signálu ze zesilovače. Tranzistor T3 spolu s kondenzátorem C3 tvoří časový spínač. Při zapnutí napájení obvodu, se kondenzátor nabije za určitou dobu přes rezistor R4, po jeho nabití na požadované napětí, se otevře tranzistor T3, který sepne relé a to pouze za předpokladu, že tranzistor T4 je v sepnutém stavu. Čas sepnutí je na naladěn na 5 vteřin, za tuto dobu je již zesilovač po jeho zapnutí ustálen a nehrozí tak nějaké nepříjemné lupání v reproduktorech. Samozřejmě pokud by se zdál někumu tento čas příliš dlouhý může ho zkrátit menší hodnou rezistroru R4, nebo také ponížením kapacity kondenzátoru C3.
V zapojení je použito relé se dvěmi přepínacími kontakty a to zdůvodu signalizace stavu. První přepínací kontakt spíná signál z výstupu zesilovače na reproduktory a druhý přepínací kontakt přepíná napájení LED diod, které signalizují stav obvodu, neboli poruchy. Červená znamená porucha, zeléná signalizuje sepnutí signálu z výstpu zesilovače na reproduktory. Toť vše k popisu zapojení, ukázku zapojení můžete shlédnout v jednom ze starších videí na mém YouTubovém kanále zde.

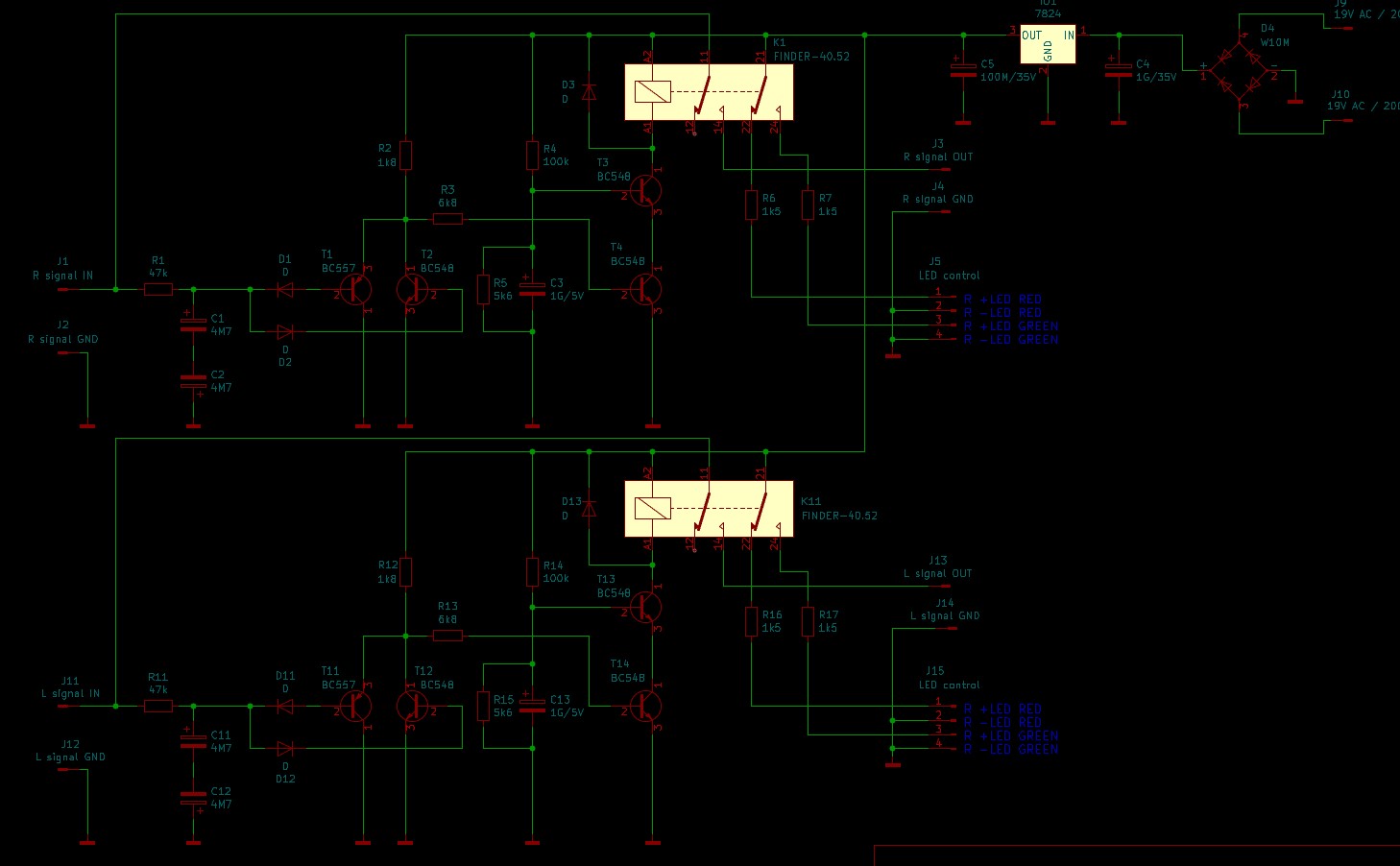

Schéma zapojení

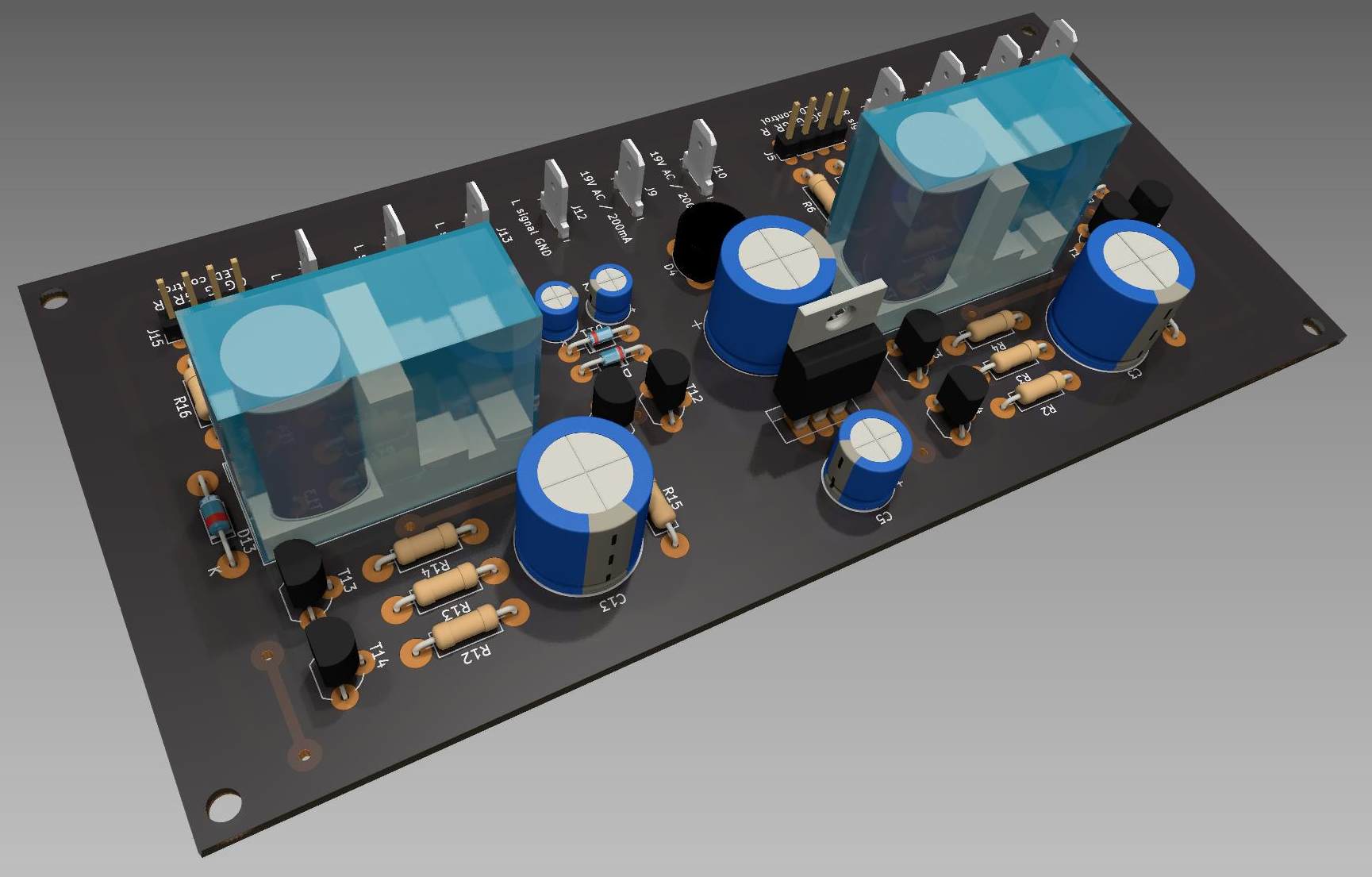

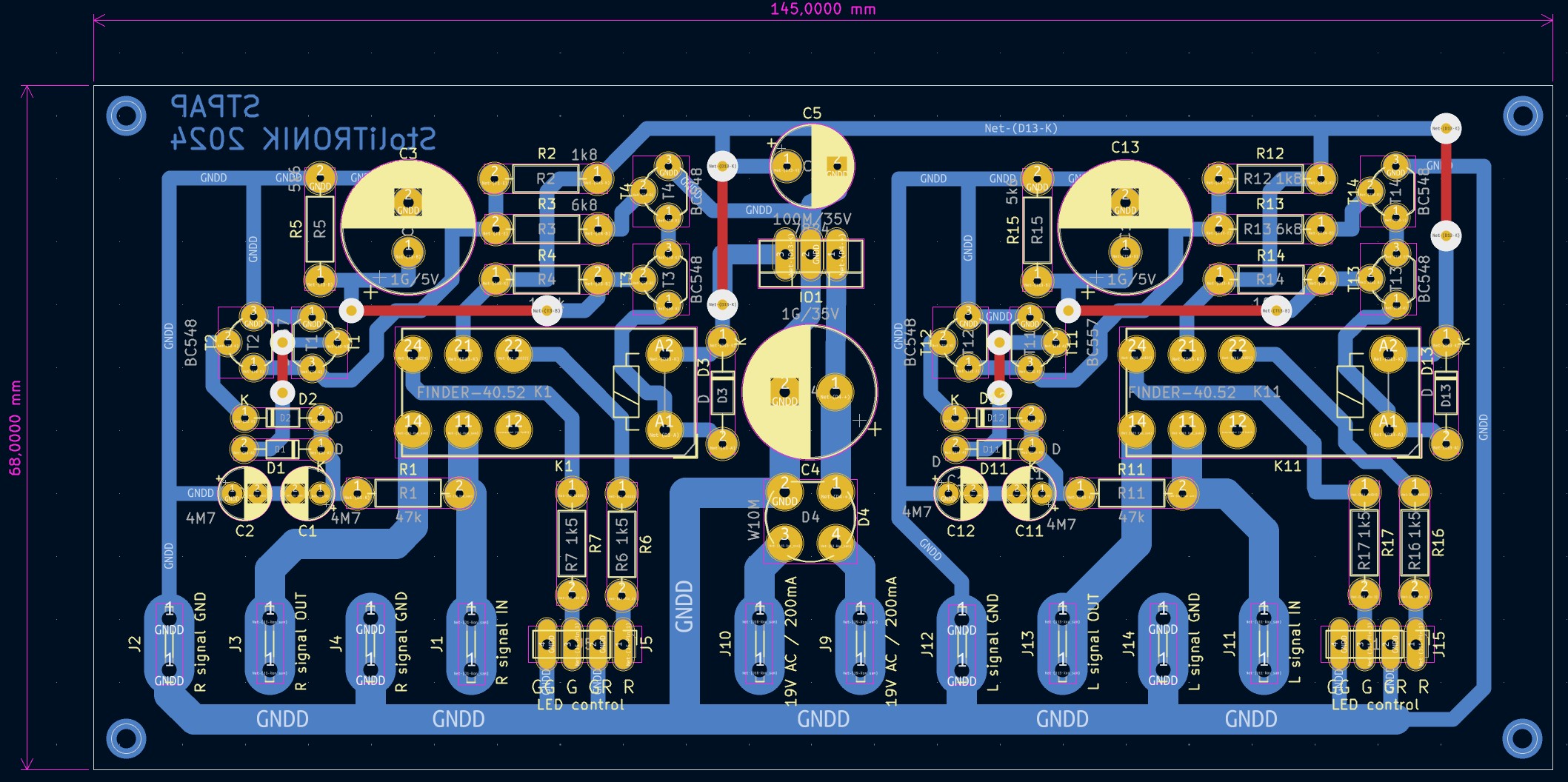

Návrh DPS
